Câble Amiga vers SCART

Karl Jeacle - Avril 1993

Je crois que le dernier article du bulletin CUGI expliquant comment fabriquer un câble Amiga vers SCART remonte à septembre 1990.

Malheureusement, il contenait quelques erreurs susceptibles de semer la confusion chez quiconque tenterait de réaliser ce type de câble.

J'en ai fait l'amère expérience récemment en voulant brancher mon Amiga directement à la prise SCART à l'arrière de ma télévision !

Après avoir déterminé le brochage correct, j'ai créé un tableau et un schéma expliquant comment fabriquer votre propre câble.

Il vous suffit d'un connecteur DB23 femelle pour brancher l'Amiga, d'une prise SCART pour le téléviseur/moniteur (ce câble est également compatible avec les téléviseurs Philips CM8833 ou CBM1084 standard), et d'un câble à 8 conducteurs pour relier les deux.

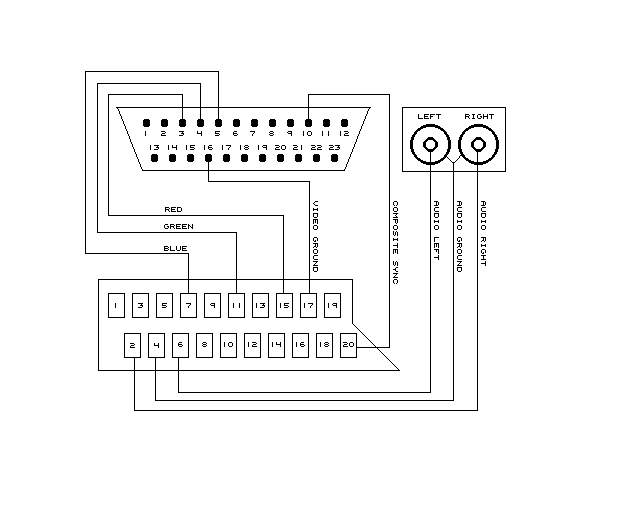

Notez que les connecteurs DB23 et SCART illustrés dans le schéma ci-dessous sont représentés de derrière , c'est-à-dire tels que vous les voyez lorsque vous soudez les fils aux broches.

Broche latérale SCART Broche latérale AMIGA



Signal rouge en entrée 15 3 analogique rouge (75 ohms)
Signal vert en entrée 11 4 analogique vert (75 ohms)
Signal bleu en entrée 7 5 analogique bleu (75 ohms)

Entrée vidéo composite (75 ohms) 20 10 Synchro composite (47 ohms)
Sortie vidéo composite commune 17 16 Masse vidéo

Entrée audio du canal gauche 6 - Phono gauche
Entrée audio du canal droit 2 - Phono droit
Audio Ground 4 - Phono gauche + droit
